智慧基础设施

　　作为电信业的一个应运于时代而生的新兴产物，物联网(IoT)的理念在2005年被国际电信联盟正式发布，同时也预示着一个全新的物联网时代即将到来。专家们认为至2020年左右全世界可能会有高达300亿个项目将或多或少地涉及到物联网的范畴。

　　邦芯智能管网全面体现出了物联网的结构特征，是将物联网概念应用于水、气、油、热力等管道网络的系统监控、安全维护、风险分析、泄漏预测和应急处理等多方面的一个综合性的、应用前景和市场都十分广阔的技术性项目。


　　根据中国的管网现状和问题，结合物联网的优势，上海邦芯物联网科技有限公司提供了这套基于物联网的，以实现地下管网（给排水）安全管控为基础，监控地下管网爆管和泄漏事件为突破，管道机器人高精度巡检为跟进的整套智能管网系统的解决方案。

简介

产品介绍

　　智能管网系统是以管道网络为对象，以测漏、预防、监控、优化为核心，包括信号采集、数据分析、数值模拟和人工智能等多项环节的综合系统。既包括了如传感器装置、无线传输装置、辅助测量装置、服务器平台等硬件设备的开发，也包括了如数据库管理、数据处理与分析、基于网页和移动设备的面向用户的GUI、系统优化模块、管网运营风险评估模块、数值模型支持等软件方面的开发和应用，而建立成的一套完整的智能监控、风险预测、漏点定位、自动修复以及状况评估的智慧系统。

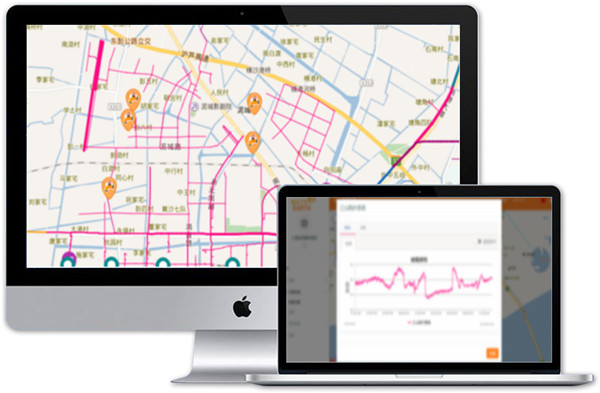

1.城市地下管网GIS系统
类型：管网信息化（智能管网1.0）

建立完善的管网空间数字化、网络化模型，实现城市资源管理分析可视化
整合信息包括

管网拓扑信息，管网重要单元（泵房，水表，阀门等），管网客户信息，管网数据采集

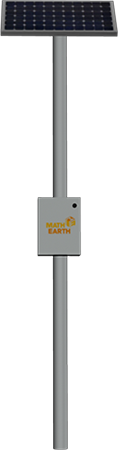

远程高精度数据采集装置
多参数传感器及系统设计，可支持水压、水质、流量、声波等多参数信号读出技术
嵌入式微数据采集单元，数据采集频率可高达100~10000Hz

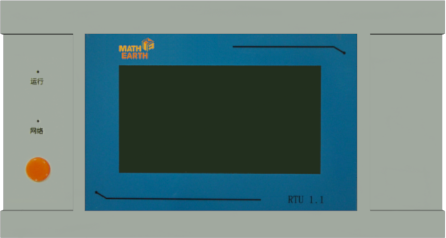

无线收发器RTU单元，可支持GPRS、3G/4G、NB-IoT，实现数据实时采集

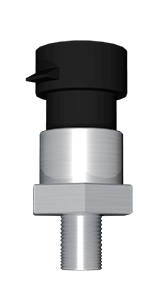

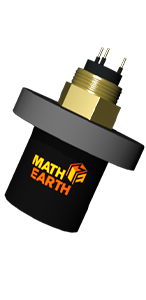

压力波传感器（100Hz压力数据）：爆管产生的瞬态压力波
声波传感器（10000Hz声波数据）：管道漏损过程中的声波信号

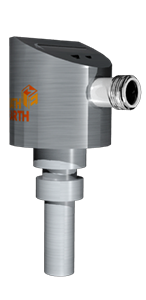

热差式流量传感器（1分钟流速数据）：实时精确记录流量变化



2.管道漏损监测系统

类型：管网智能化（智能管网2.0）
监控、定位管网漏损，减少城市无收益水
测漏方法：压力波爆管监测，DMA分区计量，声波监测，管道机器人巡检

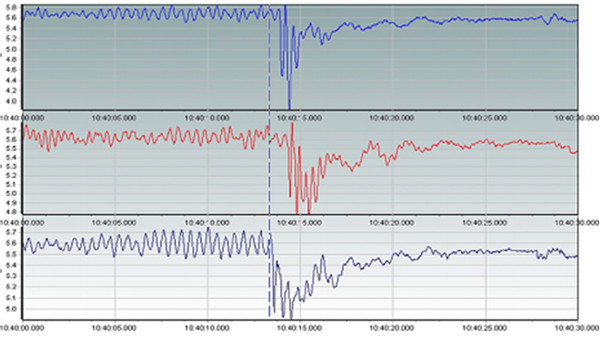

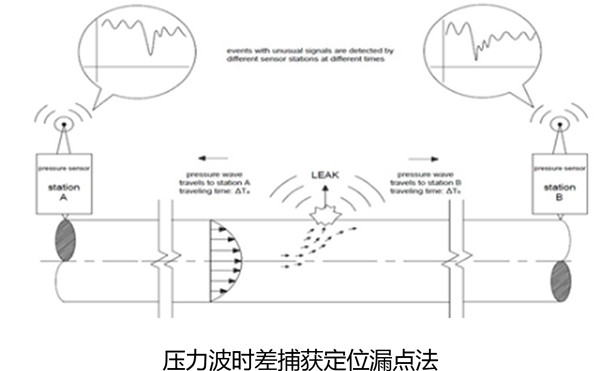

1.压力波爆管监测：
针对管道内水压的高频率采集可捕捉到管道内因异常产生的压力波。
压力波可用于发现爆管、偷水、水锤等管道异常事件
传感器：压力波传感器

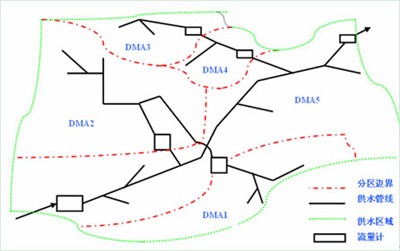

2.DMA分区计量：DMA分区管理是控制城市供水系统水量漏失的有效方法之一

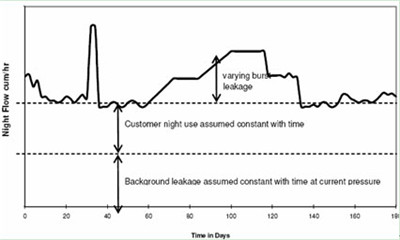

通过检测最下夜间流量来快速定位、修复漏损
传感器：热差式流量传感器
相对于普通流量计有小型化、易安装、高频率采集的优点

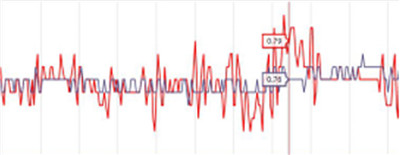

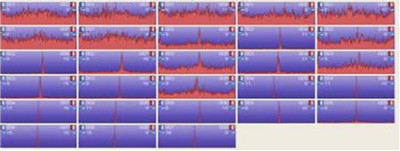

3.声波监测
用于监测管道暗漏照成的声波特点来发现管道泄漏事件
用自动声波信号自动化采集、分析、判断来代替人工管道听诊
可分析长期变化规律提高监测准确性
传感器：水听器
采样频率范围（1000Hz ~ 10000Hz，每小时采集一次）
方便安装及移动

3.水锤分析系统
系统室外给水工程项目规范
6.0.6：有可能发生水锤的给水泵站应具有消除水锤危害的措施
7.2.8：长距离管道输水系统的选择应在输水线路、输水方式、管材、管径等方面进行技术、经济比较和安全论证，并应对管道系统进行水力过渡过程分析，采取水锤综合防护措施
IWA(世界水协) 2010年提出压力瞬变是导致管路老化的主要原因，并最终产生爆管

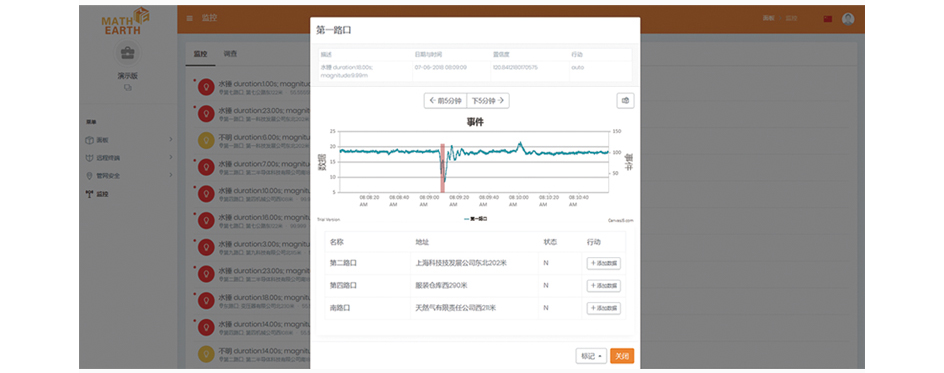

通过压力波监测，发现造成管网破坏和加速管网老化的水锤


4.管网状态评估系统



功能：
发掘管网操作潜在问题：归类管网异常事件中属于针对管道操作照成的异常，包括不规范开阀、关阀，偷水等，进行定位、分析；
降低城市管网管理成本，变被动管理为主动管理
方案：

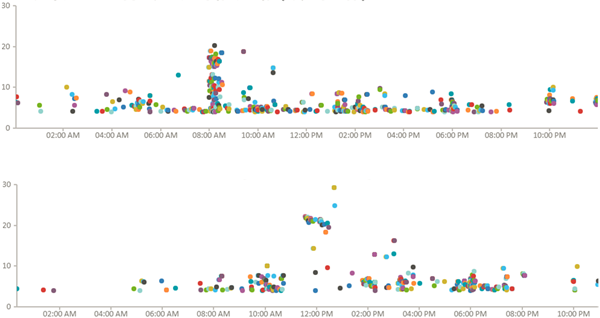

通过长期大数据分析管网水压异常瞬变，进行萃取、归类，采用人工智能学习其中的规律和特点，从而监测管道恶化的情况。
